ГОНИОМЕТР.

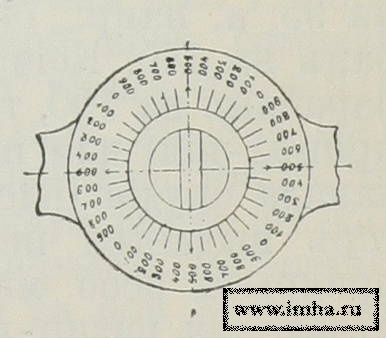

1) Угломер системы Банжа, принятый для французской полевой артиллерии обр. 77 г.; им же снабжены были прицельные приспособления французской 75-мм. полевой скорострельной (обр. 97 г.) и 45-мм. горной скорострельной (обр. 1910 г.) пушек; состоит из визирного приспособления или коллиматора k (фиг. 1), счётного барабана b, стойки s с меткой t и основания р, в котором вращается около вертикальной оси стойка s; основание сверху снабжено диском d (фиг. 2), a снизу ножками, которыми Г. устанавливается на казну орудия. Диск d разделен по окружности на 4 квадранта, а каждый квадрант на 10 частей с обозначениями 0, 100, 200 и т. д.

При каждом перемещении черты t на одно деление стойка поворачивается на 9°. Барашек e служит для затормаживания стойки: она только при нажатии на барашек книзу освобождается для повертывания. Коллиматор k представляет собою систему стекол в металлической оправе (на подобие искателя фотографических аппаратов) и служит для визирования на цель.

Передняя грань зачернена с оставлением лишь светлой крестовины; визирование, при действии на поворотные и подъемные маховики совершается последовательным совмещением с данной точкою сначала вертикальной линии крестовины (горизонтальная наводка), а затем — горизонтальной линии (вертикальная наводка), причем глаз наводчика д. видеть попеременно то линии крестовины, то цель.

Хотя длина всей призмы коллиматора невелика (ок. 10 см.), т.-е. невелико действительное расстояние между глазом и крестовиною, но, благодаря соответствующему подбору стекол, это расстояние кажется глазу равным 1 м, что и составляет длину прицельной линии. Кроме поворотов на стойке s в стороны, коллиматор на горизонтальной оси с зажимом r и полкой f м. поворачиваться вверх и вниз. Вращением же нарезного маховичка барабана b при посредстве передачи, скрытой в стойке s, эту последнюю вместе с коллиматором можно вращать на части деления диска d, a именно, т. к. при полном обороте барабана черта t перемещается на одно деление диска и барабан b разделен на 100 ч., то помощью барабана стойку с коллиматором можно повернуть всего на 0,9° или на 5,4 мин.

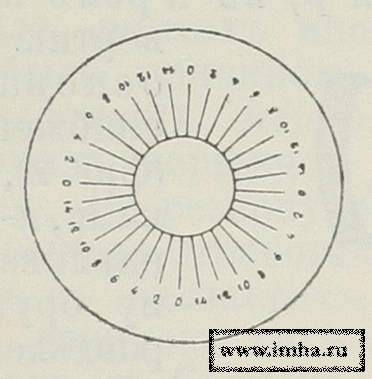

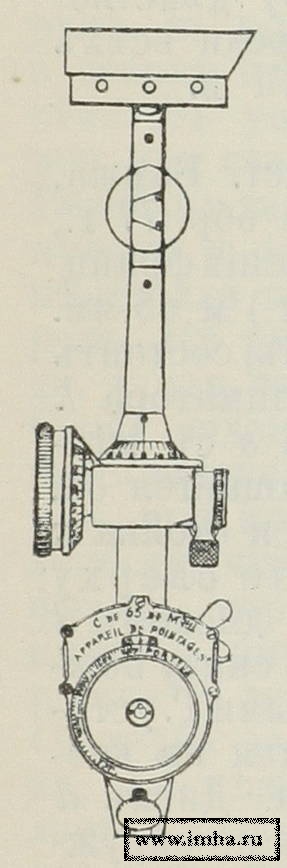

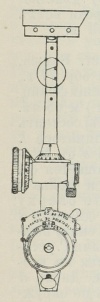

Таким образом, барабан с его делениями служит нониусом для диска d: Гониометр у скорострельной полевой пушки образца 97 и 1910 г. (фиг. 3) расположен на трубке прицельной вилки лафета и, в общем сходен с прежней системой Банжа, только несколько видоизменено расположение частей, например, барабан b помещен ниже диска d и разделен на 200 ч., причем каждое деление соответствует углу 1/16°, которого тангенс равен 0,001, т.-е. составляет тысячную долю дистанции; делений на диске сделано в каждой 1/4окружности 16 (фиг. 4) с обозначениями 0, 2, 4 и т. д., причем величина их в 100 раз более делений барабана; a т. к. деления на диске только четные, то поворот стойки на одно деление соответствует 200 тысячным дистанции.

Таким образом, установка коллиматора, например, на 695, получится, если на диске черта t поставлена около 6, а на барабане указатель стоит на 95, а, например, 745 так: диск около 6, а барабан на 145. Когда диск установлен на 0, а барабан на 100, то линия прицеливания (плоскость прицеливания) или параллельна или перпендикулярна оси канала орудия (плоскости стрельбы). Коллиматор выдается перед левым щитом орудия и прикрыт особым малым передним щитиком с прорезью для визирования такой ширины, что поле зрения получается около 90° (по 45° в сторону).

Удобство прицельных приспособлений типа Гониометр: чтение делений непосредственное, без всяких расчетов, вспомогательная точка для наводки м. быть выбрана, где удобно, — спереди, сбоку или сзади орудия, что при закрытой стрельбе особенно важно; возможность разделения наводки ускоряет стрельбу.

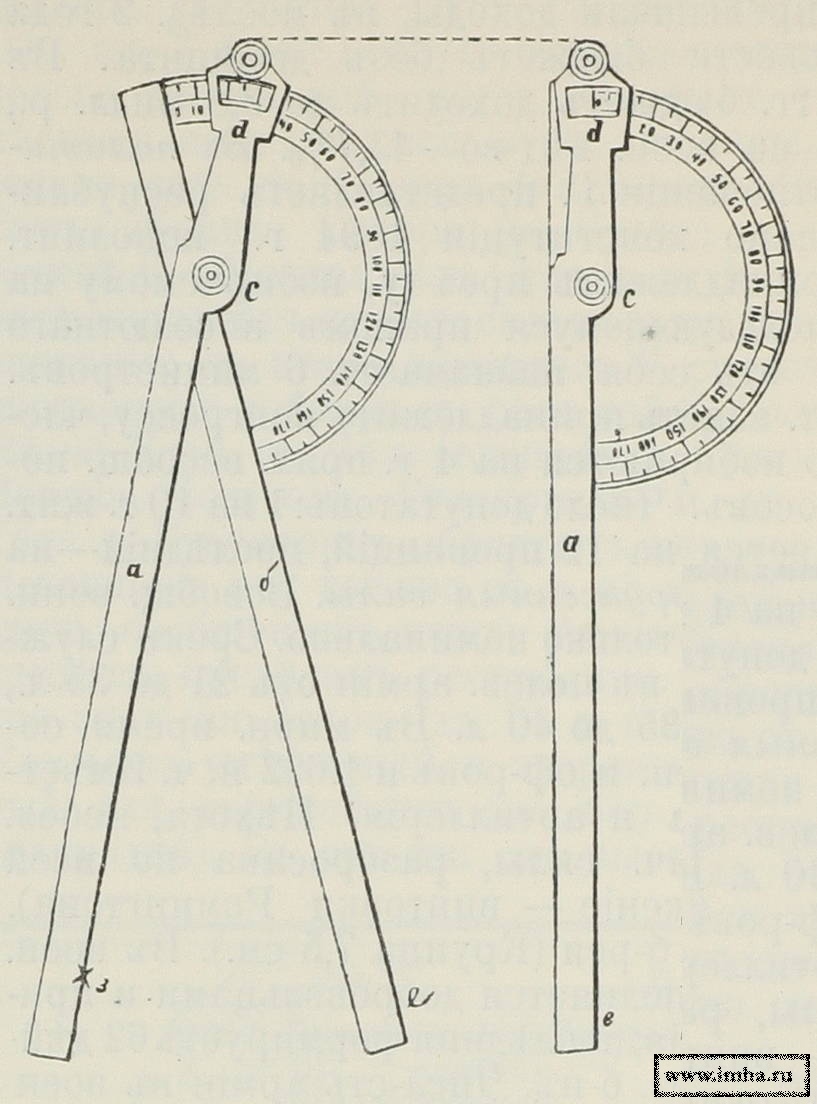

2) Прибор, употребляемый при подземных минных работах и служащий для нанесения на полу галерей углов поворота (изображен на фиг. 5), состоит из двух медных линеек a и b, длиной 2 фт., шириной 1 дм., соединенных шарниром c; одна из линеек снабжена медным полукругом, с делениями от 0° до 180°, а другая вырезом d и указателем. который м. быть закреплен на известном делении.

Для нанесения определенного угла, Гониометр укладывают вдоль оси галереи так, чтобы край линейки с полукругом св совпадал с начерченной осью, а центр шарнира — с точкой поворота; затем отодвигают линейку с указателем на определенный угол и отмечают новое направление чертой или вбитыми гвоздями.




Название статьи:Гониометр
Категория темы:Артиллерия, Оружие
Автор(ы) статьи:
Источник статьи: Военная энциклопедия Сытина, 1916 г., т. 1-18.
