Основание артиллерийских установок

Основание артиллерийских установок

В береговой и крепостной артиллерии, в виду значимостности разрушительного действия выстрела на лафет, настилка платформ под лафет не производится непосредственно на почву, а во избежание неправильной осадки платформ, под них сначала возводится надлежащей прочности особое Основание.

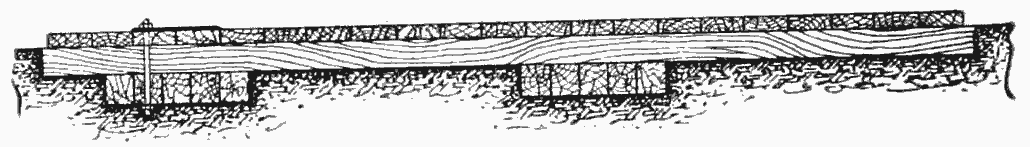

Под орудия средних калибров, особенно в сухопутных крепостях, до Второй Мировой войны Основание установок делалось из деревянных, уложенных в несколько попеременных рядов продольных и поперечных лежней, т.-е. квадратных или полукруглых брусьев, скрепленных друг с другом болтами и удерживаемых иногда вертикальными сваями от сдвигания назад при откате лафета. Примером наиболее простого деревянного Основание может служить Основание установки под колесный лафет 8-дм. крепостной легкой мортиры (фиг. 1), причем поперечные лежни уложены 2 группами — под колеса и под хобот лафета.

При слабом грунте нижний ряд лежней укладывается на забитые глубоко в землю сваи.

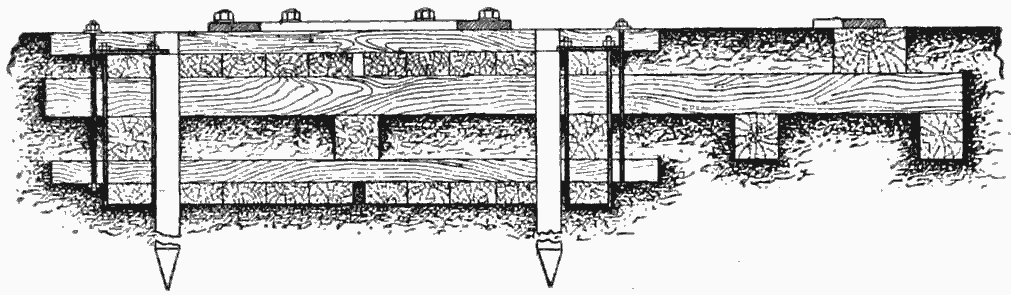

Сложнее конструкция Основание под рамный лафет 9-дм. крепостной мортиры (фиг. 2), на которое платформа не настилается, а прямо на верхних лежнях укрепляются спереди железный круг, а сзади — круговая железная дуга под катки рамы.

Прежние установки орудий крупных калибров (например, под рамный лафет 11-дм. береговой пушки образца 67 г., см. фиг. 8 ст. Лафет), делались также на деревянном Основании; спереди болтами прикреплялась тумба для шворня поворотной рамы.

Современные Основания артиллерийских установок береговой, а также и сухопутной крепостной артиллерии делаются предпочтительно бетонными (см. фиг. 9, там же), скрепляемыми иногда для предохранения от вертикальных расколов железными обручами по боковой поверхности.

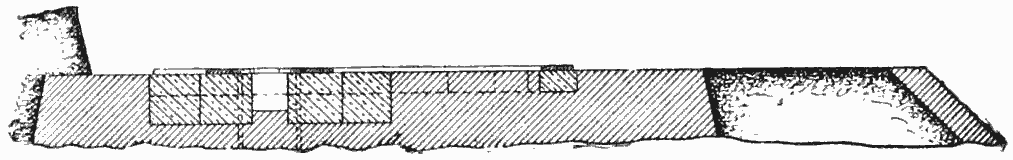

Под поворотными кругами мортирных береговых установок иногда закладываются гранитные массивы; напр., Основание под 11-дм. береговой мортирный лафет сист. Кокорина (фиг. 3).



Название статьи:   Основание артиллерийских установок
Категория темы:   Артиллерия Фортификация
Автор (ы) статьи:
Источник статьи:    Военная энциклопедия Сытина, 1916 г., т. 1-18.
Дата написания статьи:  5 декабря 2017
Статьи, использованные при написании этой статьи:  Литература в ст. Русско-турецкие войны.
