ГЕЛИОГРАФ, прибор для подачи телеграмм (гелиограмм) зеркалом, отражающим солнечные лучи.

Пучок солнечных лучей, падая от солнца с (рис. 1) на плоское зеркало аб по направлению со, отражается от него по направлению ов, образуя при этом с перпендикуляром оп к поверхности зеркала угол воп отражения лучей, равный углу соп падения их.

При отклонении зеркала аб до положения а₁б₁ (рис. 2) угол падения света изменяется до значения соп₁ соответственно чему изменяется угол

отражения света и световой пучок отбрасывается по направлению ов₁. Если на продолжении направления ов₁ предположить наблюдателя, то глаз его при первом положении зеркала не улавливает светового сигнала, т. к. свет отбрасывается зеркалом по направлению ов, ниже места расположения наблюдателя; при отклонении зеркала до а₁б₁ отраженный световой пучок поднимается до ов₁, и наблюдатель воспринимает яркий световой сигнал.

Прием сигналов производится невооруженным глазом, биноклем и подзорной трубой.

Гелиографирование заключается в посылках продолжительных и коротких сигналов, соответственно обозначениям, принятым в азбуке Морзе.

При расположении наблюдателя с зеркалом аб (рис. 3) гелиографирование возможно посредством применения вспомогательного зеркала мн; солнечный свет отбрасывается зеркалом аб на вспомогательное зеркало мн, а им — к наблюдателю.

Приводимое в колебание для сигнализации зеркало называется рабочим.

Рабочее зеркало снабжено ключом.

Чтобы во время передачи одним зеркалом была уверенность, что сигналы действительно посылаются по направлению другой станции, пользуются прицелом; при работе двумя зеркалами вспомогательное зеркало выполняет назначение прицела.

Прицел устанавливается т. обр., чтобы, смотря сбоку в рабочее зеркало, достигнуть совмещения с центром этого зеркала отражений мушки прицела и света другой станции. Вспомогательное зеркало устанавливается так, чтобы, смотря в рабочее зеркало, видеть совмещенными отражения центра вспомогательные зеркала и света другие станции с центром рабочего зеркала. Затем, изменяется положение рабочего зеркала, пока мушка прицела или центр вспомогательного зеркала не окажутся освещенными центральными лучами отраженного светового пучка.

При этом наблюдатель окажется в наиболее освещенной части поля отраженного света.

С течением времени, вследствие суточного вращения земли, взаимное расположение солнца и рабочего зеркала изменяется, вследствие чего отраженный световой пучек перемещается.

Чтобы устранить влияние этого явления на отчетливость подаваемых сигналов, необходимо время от времени исправлять помощью поворотного приспособления положение рабочего зеркала. Вспомогательное зеркало и прицел также снабжены такими приспособлениями, но ими пользуются лишь при установке Гелиографа.

В России в первые года XXвека, части войск снабжались Гелиографами трех типов:

1) Полевой Гелиограф с одной треногой (обр. 1906 г.).

На рис. 4 представлен Гелиограф со вспомогательным зеркалом; на рис. 5 он же для работы с прицелом.

На рис. 6 изображен Гелиограф в большом масштабе.

На этих рисунках цифрами обозначены следующие части Гелиографа: 1 — рабочее зеркало, диам. 5 дм., 2 — вспомогательное зеркало, 3 — прицел, 4 — тренога, 5 — колпак, закрывающий головку треноги, 6 — ключ для гелиографирования, 7 и 8 — поворотное приспособления рабочего зеркала, 9 — поворотное приспособление вспомогательного зеркала, 10 — шестерня для поворота вспомогательного зеркала около вертикальной оси, 11 — гнездо для стойки прицела, 12 — шестерня для подъема его, 13 — откидной рычаг, вращающийся на шейке поворотной коробки 8, для установки прицела и вспомогательного зеркала.

Направление падающего от солнца пучка лучей — сплошная черта, отражённого — пунктир.

Укладка Гелиографа для переноски показана на рис. 7. Рабочее и вспомогательное зеркало, прицел и рычаг 13 для переноски укладываются в чемодан из кожи (рис. 8).

Вес Гелиографа около 15 фн.

2) Полевой Гелиографа с двумя треногами (стар. обр.): рис. 9 — Гелиограф со вспомогательным зеркалом, рис. 10 — с прицелом.

Цифрами обозначены следующие части: 1 — рабочее зеркало диам. 5 дм., 2 — вспомогательное зеркало, 3 — прицел, 4 — тренога, 5 — ключ, 6 и 7 — поворотное приспособление рабочего зеркала, 5 — то же вспомогательного зеркала, 9 — поворотная коробка, 10 — стержень для горизонтального перемещения прицела.

Треноги при укладке вдвигаются одна в другую и переносятся на плечевом ремне.

Зеркала, прицел и поворотная коробка укладываются в ящик (рис. 11), снабженный откидной крышкой и передней стенкой.

Вес — 20 фн.

3) Крепостной Гелиограф (рис. 12 и 13) отличается от полевого с двумя треногами лишь размерами и второстепенными деталями.

Обозначения те же, что в полевом.

Диаметр рабочего и вспомогательного зеркал 10 дм.

Укладка зеркал, поворотной коробки и прицела показана на рис. 14.

Вес 1 пд. 10 фн.

Дальность гелиографирования зависит от высоты солнца, прозрачности и влажности воздуха и колеблется в широких пределах.

При средних условиях для средней полосы России дальность работы полевого Гелиографа 25 вер., крепостного — 45 вер.

На юге дальность значительно превосходит указанные нормы.

В Германии применялся Гелиограф, снабженный рабочими зеркалами в 80, 125, 155 и 250 мм.

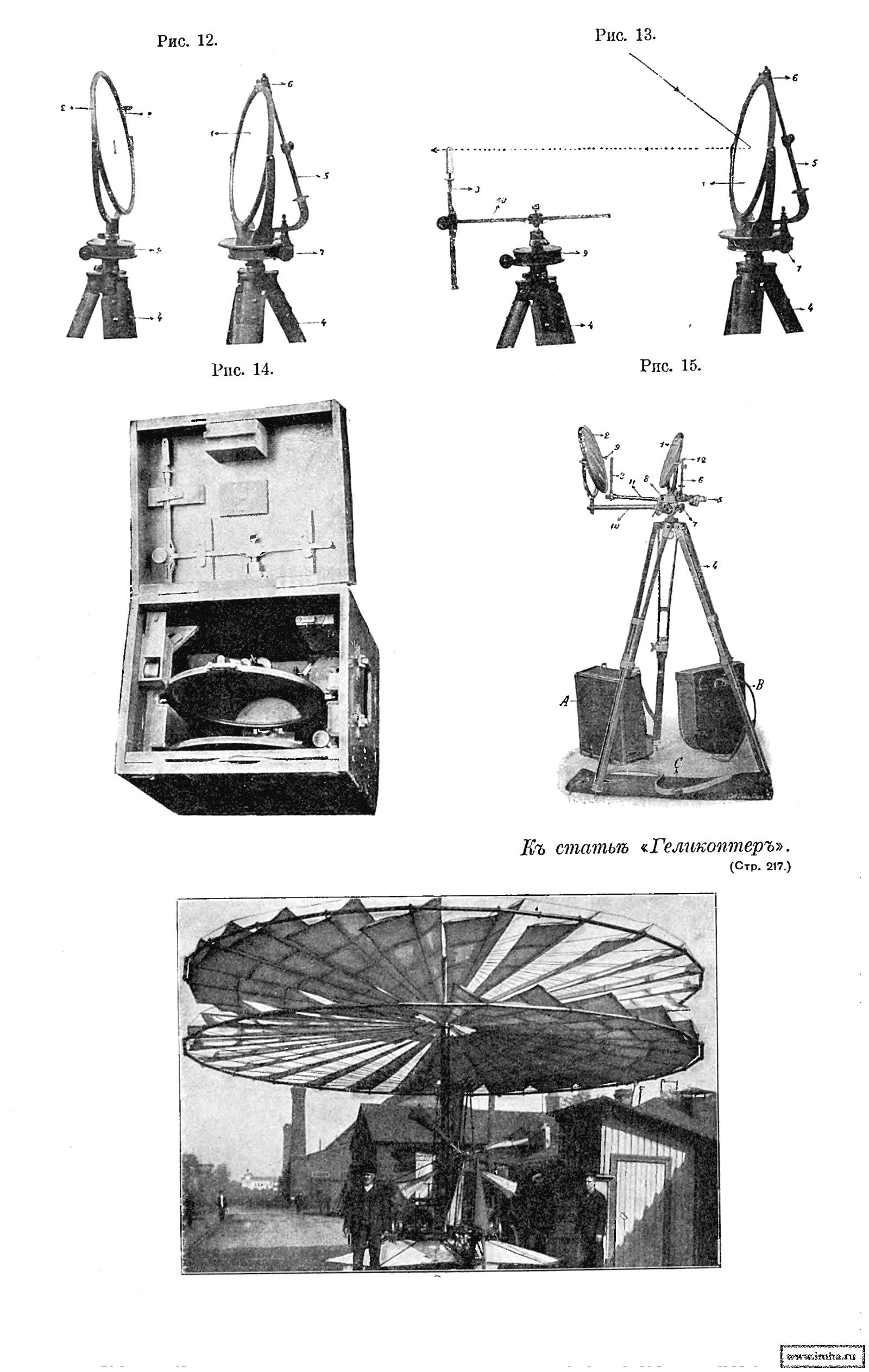

На рис. 15 представлен Гелиограф с рабочим зеркалом в 250 мм.

На нем обозначены: 1 — рабочее зеркало, 2 — вспомогательное зеркало диам. 250 мм., 3 — прицел, 4 — тренога, 5 — подзорная трубка, 6 — ключ, 7 — подъемное приспособление, 8 — поворотная коробка, 9 — зажим вспомогательного зеркала, 10 — поворотный рычаг вспомогательного зеркала, 11 — рычаг (неподвижный) прицела, 12 — поворотное приспособление рабочего зеркала.

Части Гелиографа укладывались в чемоданы А и Б, тренога — в чехол С.

Вес 1 пд. 15 фн.

Видимость сигналов при пользовании подзорной трубкой, при высоком положении солнца, чистом небе, прозрачном воздухе и незначительном испарении, достигает 150 вер.
